पीई इन्सुलेशन पाइप मशीन

कॉमराइज फैक्ट्री की पीई इन्सुलेशन पाइप मशीन को पीई वैक्यूम एंटी-जंग और थर्मल इन्सुलेशन पाइप उत्पादन लाइन (φ90-φ2000) भी कहा जाता है, जो विदेशी पाइप एक्सट्रूज़न तकनीक के आधार पर हमारे कारखाने द्वारा विकसित एक नई पाइप उत्पादन लाइन है और हमारे वर्षों के वास्तविक उत्पादन अनुभव को जोड़ती है। इकाइयों की इस श्रृंखला में एक्सट्रूडर, मोल्ड, वैक्यूम साइजिंग बॉक्स, ट्रैक्टर, कटिंग मशीन, अनलोडिंग रैक और अन्य उपकरण शामिल हैं। इसमें उच्च स्वचालन, उच्च उत्पादन, स्थिर प्रदर्शन और जीवन की लंबी सेवा की विशेषताएं हैं। यह वर्तमान में दुनिया में सबसे उन्नत और उच्च गुणवत्ता वाली जंग-रोधी और थर्मल इन्सुलेशन पाइप उत्पादन लाइन है।

पीई इन्सुलेशन पाइप मशीन क्या है?

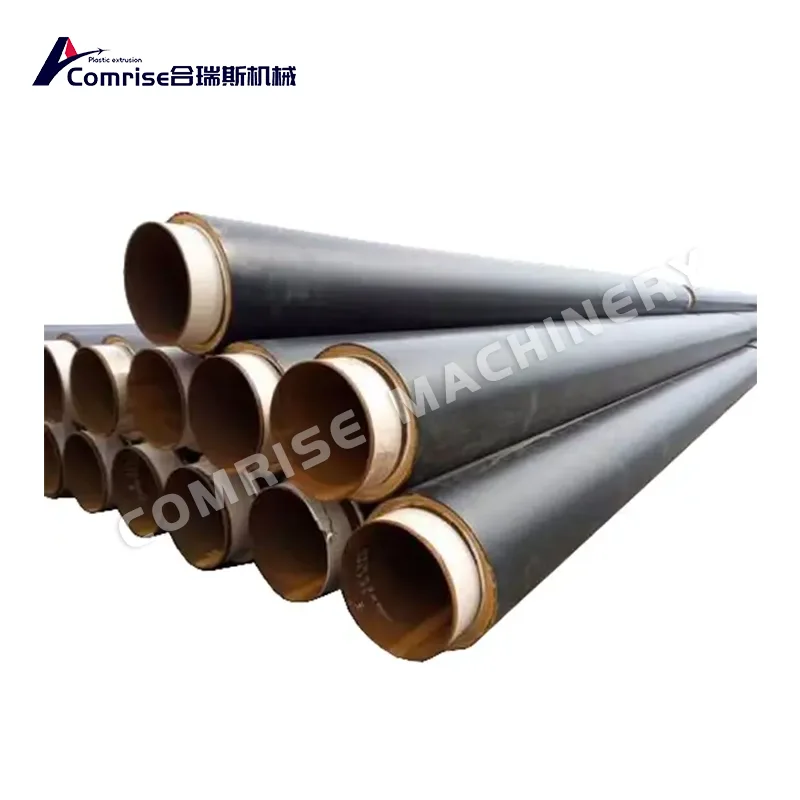

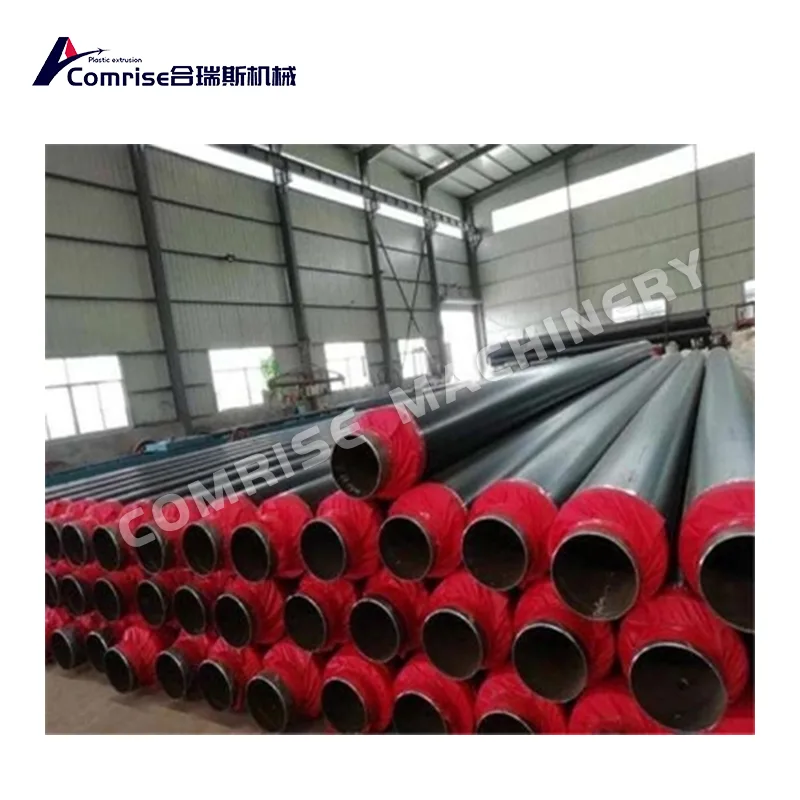

पीई बाहरी परत और पीयू फोम इन्सुलेशन के साथ प्री-इंसुलेटेड स्टील पाइप के निर्माण के लिए उपयोग की जाने वाली एक पूर्ण स्वचालित उत्पादन लाइन, व्यापक रूप से ऊर्जा और बुनियादी ढांचे के क्षेत्रों में उपयोग की जाती है।

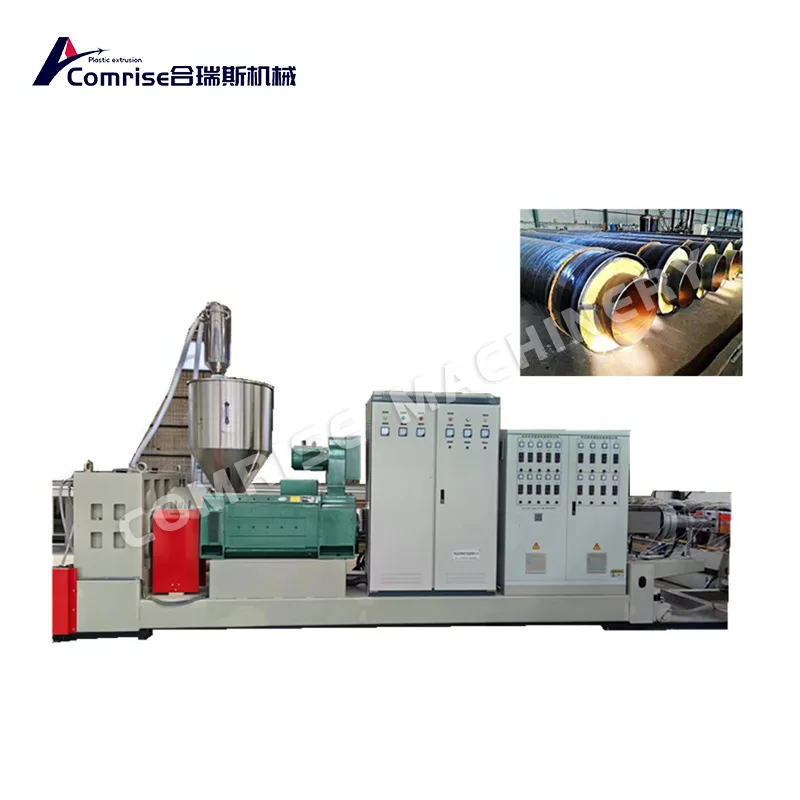

1. मुख्य पीई एक्सट्रूज़न लाइन (पीला/काला जैकेट)

सिंगल स्क्रू एक्सट्रूडर: SJ90/30

पेंच सामग्री: 38CrMoAlA, नाइट्राइडेड

मोटर पावर: 75kW

इन्वर्टर नियंत्रण, पीआईडी ​​तापमान नियंत्रण

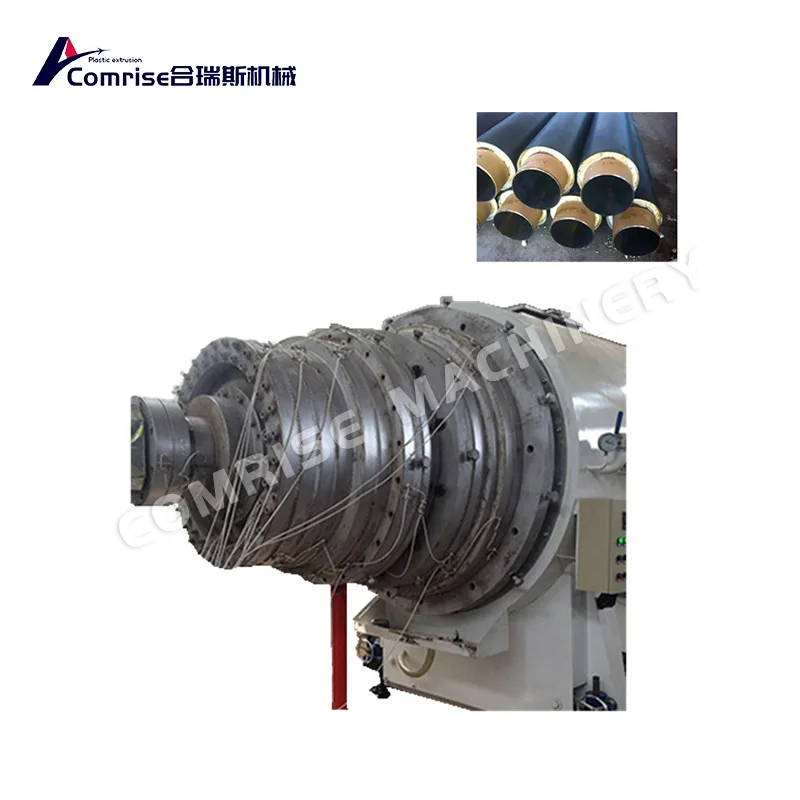

पीई पाइप एक्सट्रूज़न डाई हेड

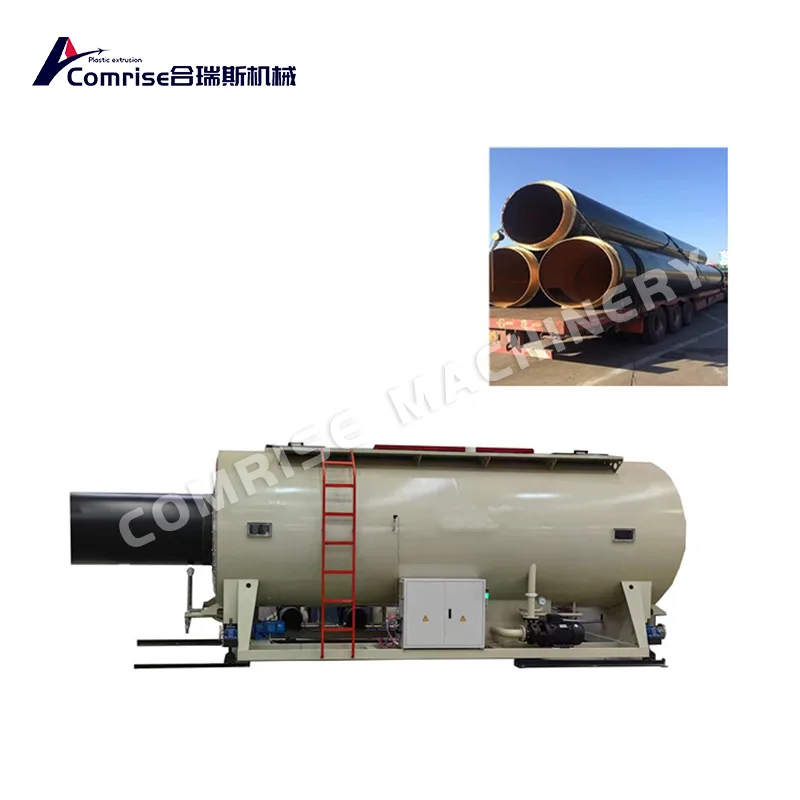

वैक्यूम साइजिंग टैंक

ठंडा पानी की टंकी का छिड़काव करें

डिजिटल नियंत्रण प्रणाली

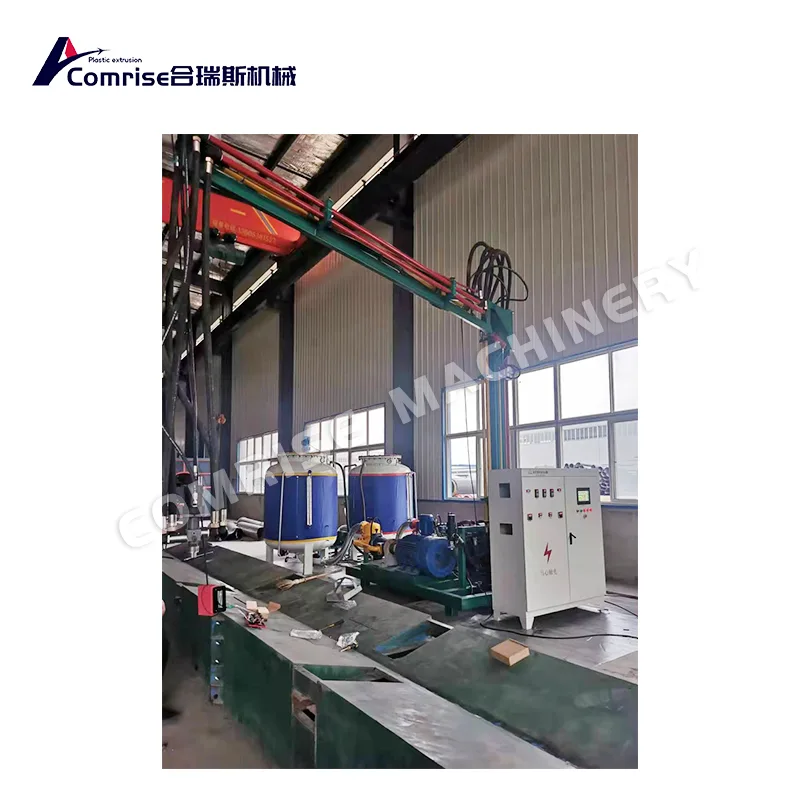

2. पीयू उच्च दबाव फोमिंग मशीन

उच्च दबाव फोमिंग प्रणाली

हीटिंग और सरगर्मी के साथ ए/बी सामग्री टैंक

परिशुद्धता पैमाइश पंप

स्वचालित सफाई कार्य

मिक्सिंग गन और इंजेक्शन गन असेंबली

तापमान एवं अनुपात समायोज्य

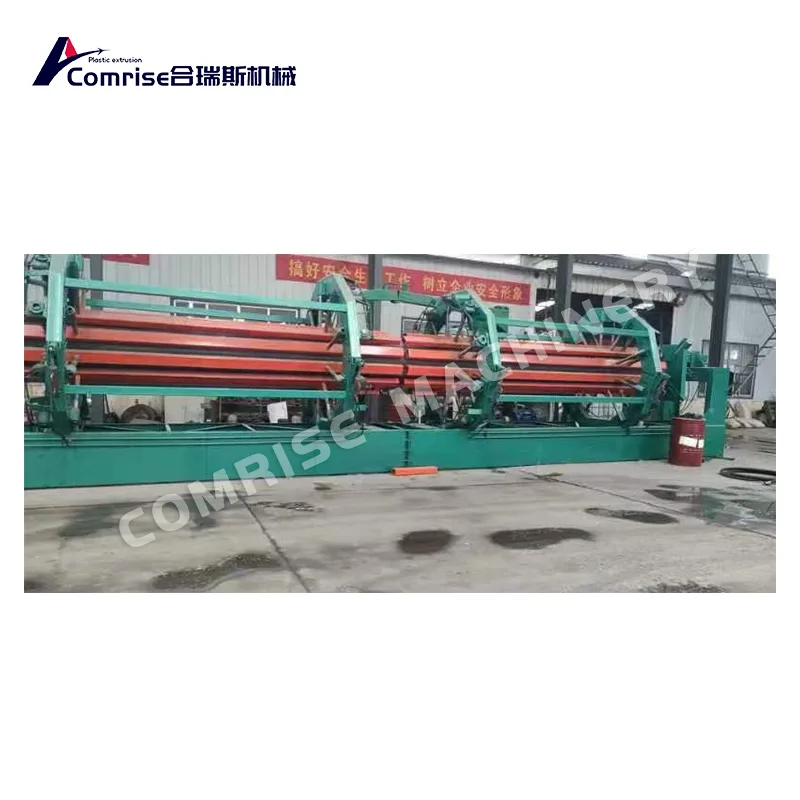

3. फोमिंग मोल्डिंग प्लेटफार्म

वन-स्टेप फॉर्मिंग ट्रैक प्लेटफार्म

पाइप केन्द्रीकरण एवं संरेखण उपकरण

सीलिंग मोल्ड बेस

समर्थन फ्रेम और संचालन मंच

सुरक्षा रेलिंग

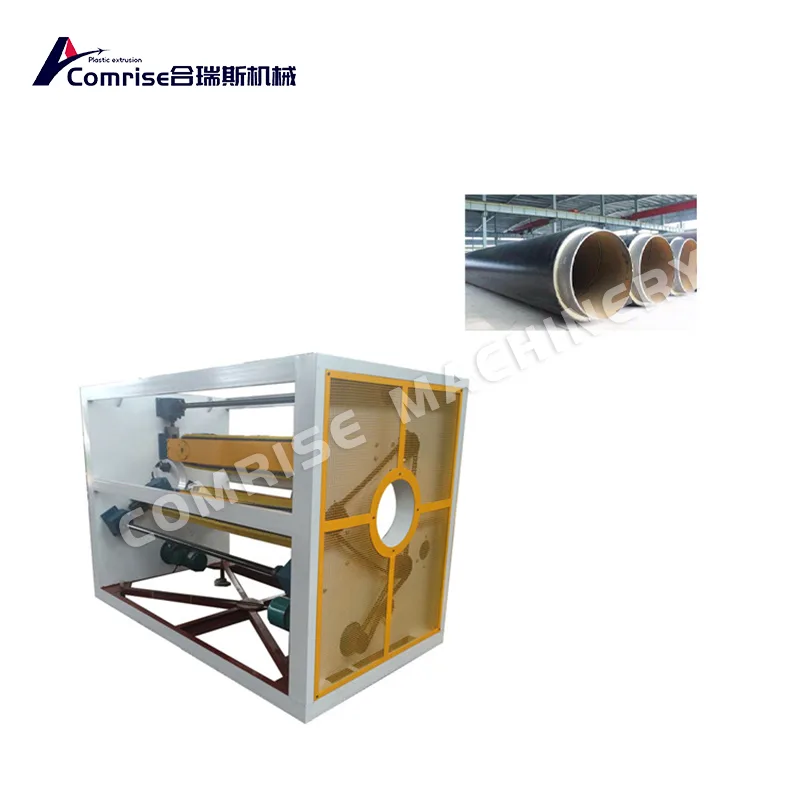

4. कैटरपिलर हॉल-ऑफ मशीन

वायवीय दबाने वाला कैटरपिलर ढोना

पहनने के लिए प्रतिरोधी रबर ब्लॉक

सिंक्रोनस इन्वर्टर नियंत्रण

स्थिर कर्षण गति

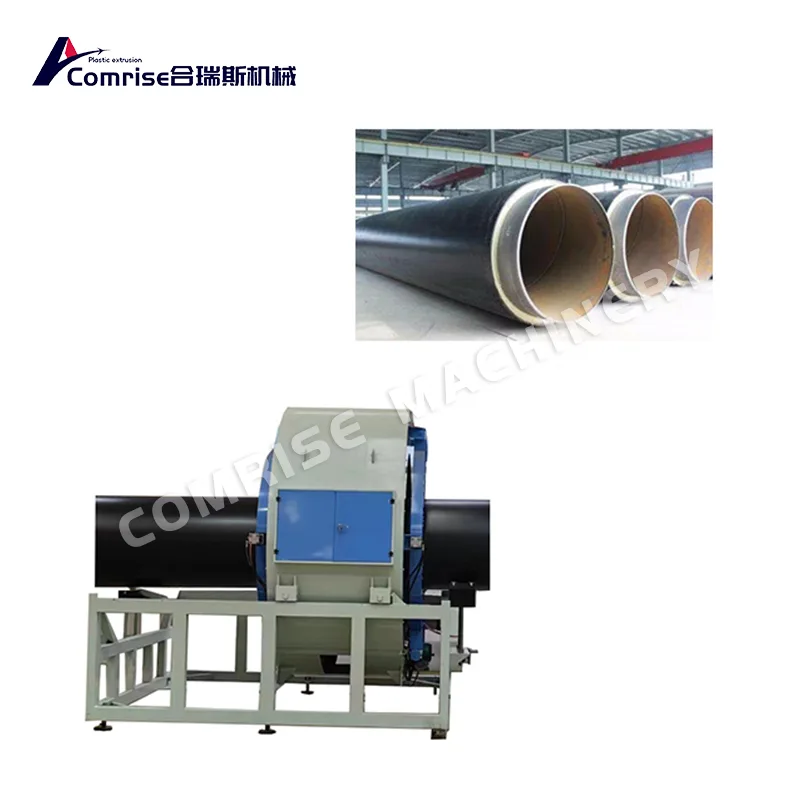

5. काटने की मशीन और डिस्चार्ज टेबल

ग्रहीय कटर / गैर-काटने वाला कटर

निश्चित-लंबाई काटने की प्रणाली

तैयार उत्पाद डिस्चार्ज रैक

स्वचालित लंबाई गिनती

6. संपूर्ण नियंत्रण प्रणाली

पीएलसी केंद्रीकृत नियंत्रण

फुल-लाइन सिंक्रोनस ऑपरेशन

टच स्क्रीन ऑपरेशन पैनल

दोष अलार्म और सुरक्षा संरक्षण

हमारी पीई इन्सुलेशन पाइप मशीन उत्पादन लाइन विशेष रूप से पीई बाहरी सुरक्षा परत और पीयू फोम इन्सुलेशन परत के साथ प्री-इंसुलेटेड स्टील पाइप के निर्माण के लिए डिज़ाइन की गई है। यह स्टील पाइप प्रीहीटिंग, पीई बाहरी जैकेट एक्सट्रूज़न, पीयू उच्च दबाव फोमिंग, मोल्डिंग, ट्रैक्शन और कटिंग को एक पूरी तरह से स्वचालित प्रणाली में एकीकृत करता है।

यह वन-स्टेप उत्पादन लाइन व्यापक रूप से जिला हीटिंग, शीत इन्सुलेशन, तेल और गैस परिवहन पाइपलाइनों के लिए उपयोग की जाती है। इसमें स्थिर संचालन, उच्च स्वचालन, समान फोमिंग घनत्व और अच्छी सांद्रता है।

मुख्य संरचना

- पीई बाहरी जैकेट सिंगल स्क्रू एक्सट्रूडर

- वैक्यूम आकार और शीतलन प्रणाली

- स्टील पाइप प्रीहीटिंग डिवाइस

- उच्च दबाव पीयू फोमिंग मशीन

- सेंटरिंग सिस्टम के साथ वन-स्टेप मोल्डिंग प्लेटफॉर्म

- कैटरपिलर ढोने वाली मशीन

- स्वचालित निश्चित-लंबाई काटने की मशीन

- पीएलसी केंद्रीकृत नियंत्रण प्रणाली

उत्पाद लाभ

- पूर्ण स्वचालित वन-स्टेप फॉर्मिंग, उच्च दक्षता

- स्थिर फोमिंग अनुपात और समान इन्सुलेशन परत

- अच्छे घिसाव और संक्षारण प्रतिरोध के साथ पीई जैकेट

- सुरक्षित संचालन, कम ऊर्जा खपत

- DN90 से DN1600 तक पाइप व्यास के लिए अनुकूलित

- पीले या काले पीई जैकेट उत्पादन के लिए उपयुक्त

हम एक पेशेवर निर्माता हैं जो पीई इन्सुलेशन पाइप मशीन के लिए संपूर्ण समाधान, स्थापना और बिक्री के बाद सेवा प्रदान करते हैं। विवरण और उद्धरण के लिए हमसे संपर्क करने के लिए आपका स्वागत है।
