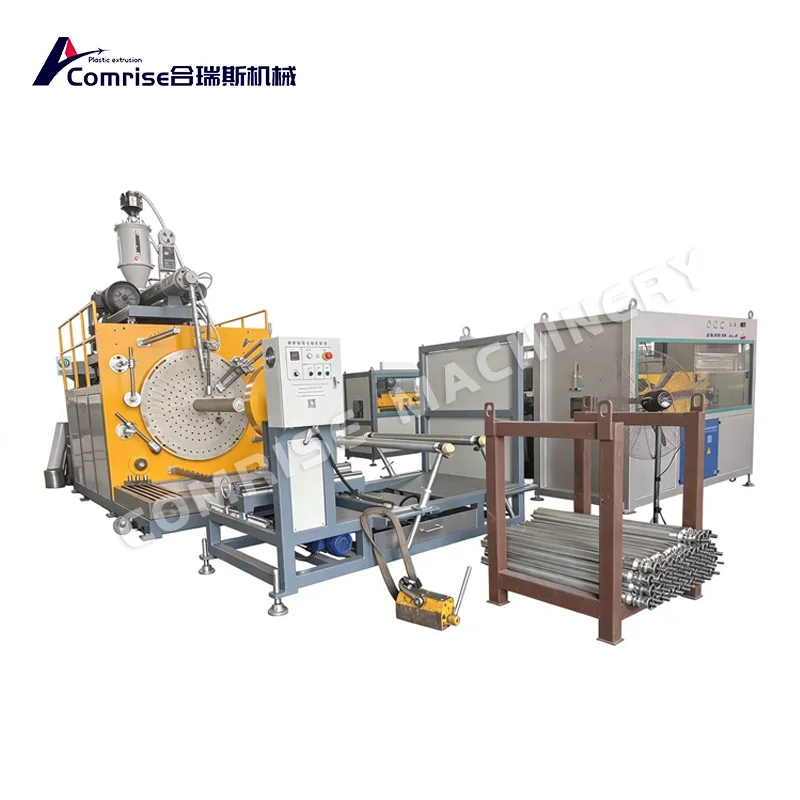

पीई खोखली दीवार घुमावदार पाइप मशीन

कॉमराइज पीई हॉलो वॉल वाइंडिंग पाइप मशीन एक बड़े व्यास वाली संरचित-दीवार पाइप उत्पादन प्रणाली है जिसे एचडीपीई, पीपी और पुनर्नवीनीकरण पीई सामग्री के लिए डिज़ाइन किया गया है। सबसे बड़ा फायदा? वाइंडिंग मोल्ड/प्रोफाइल डाई को बदलकर, एक ही मशीन खोखली दीवार वाले वाइंडिंग पाइप और प्रोफाइल संरचित पाइप दोनों का उत्पादन कर सकती है, जिससे ग्राहकों को दो उत्पादन लाइनें खरीदे बिना कई बाजारों में प्रवेश करने में मदद मिलती है।

मुख्य विशिष्टताएँ (संक्षिप्त तालिका)

प्रमुख लाभ

● दोहरे उद्देश्य वाला उत्पादन: आवश्यक टूलींग को बदलकर खोखली दीवार घुमावदार पाइप और अन्य संगत संरचित-दीवार पाइप का उत्पादन करता है।

● बड़े-व्यास की क्षमता: सूचीबद्ध मशीन मॉडलों में 200 मिमी से 3000 मिमी तक पाइप व्यास का समर्थन करता है।

● इंटीग्रेटेड वाइंडिंग सिस्टम: निरंतर पाइप बनाने के लिए प्रोफ़ाइल एक्सट्रूज़न, चिपकने वाला एक्सट्रूज़न और सर्पिल वाइंडिंग का समन्वय करता है।

● लचीली लाइन कॉन्फ़िगरेशन: पाइप विनिर्देशों और आउटपुट आवश्यकताओं के अनुसार विभिन्न एक्सट्रूडर, वाइंडिंग मोल्ड और डाउनस्ट्रीम उपकरण का चयन किया जा सकता है।

घटकएनटी प्रदर्शन

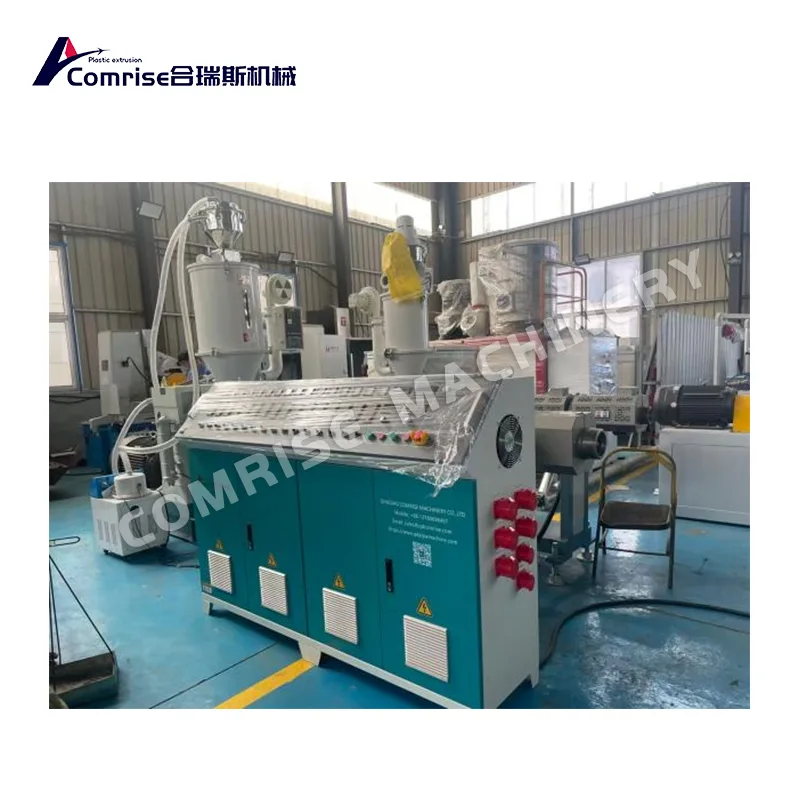

1. उच्च दक्षता वाला सिंगल स्क्रू एक्सट्रूडर (प्रोफाइल एक्सट्रूडर)

नालीदार फीडिंग बैरल और जबरन पानी ठंडा करने से मुख्य मोटर बिजली की खपत कम हो जाती है

स्क्रू और बैरल 38CrMoAlA से बना, नाइट्राइडेड, घिसाव और संक्षारण प्रतिरोधी

निरंतर वर्ग-प्रोफ़ाइल एक्सट्रूज़न के लिए स्थिर पिघल आपूर्ति

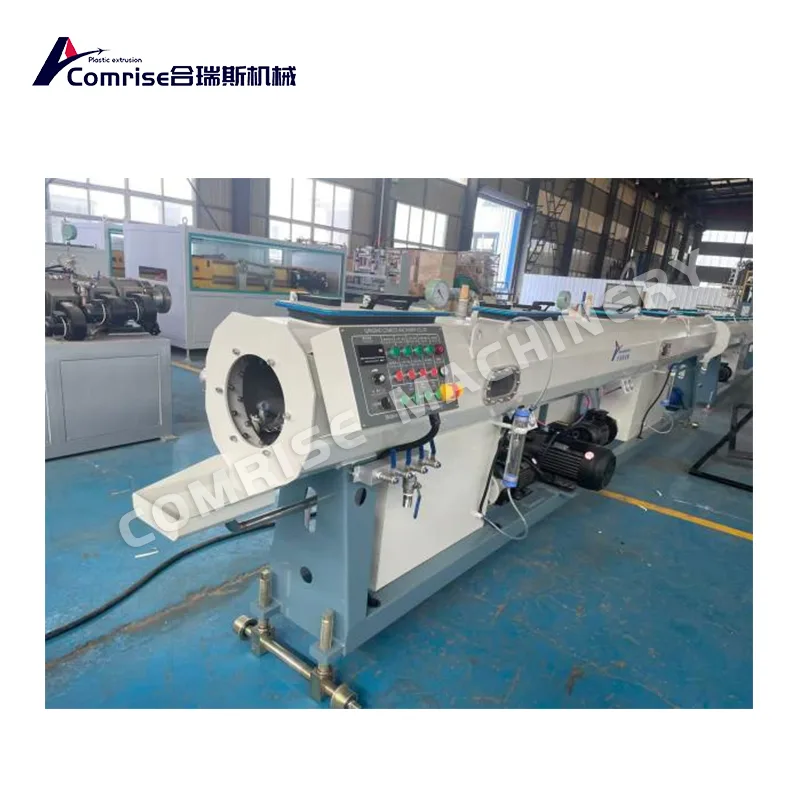

2. प्रोफाइल डाई हेड कैलिब्रेशन मोल्ड

समान पिघल वितरण के लिए मिरर पॉलिशिंग के साथ सर्पिल/मैनिफोल्ड फ्लो चैनल

वैक्यूम कैलिब्रेशन स्लीव वाइंडिंग से पहले प्रोफ़ाइल आयामों को ठीक करता है

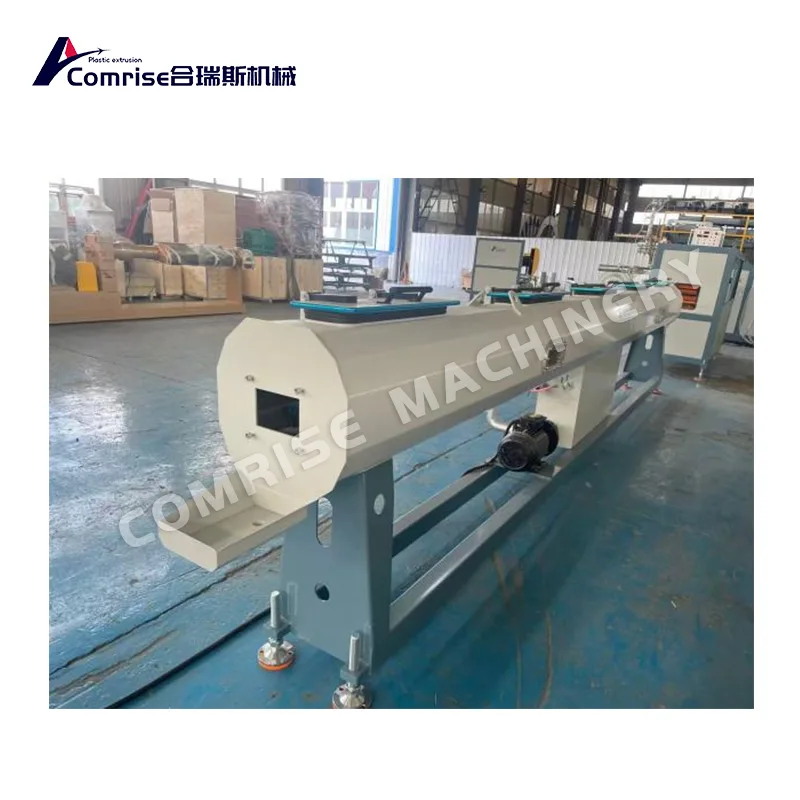

3. वैक्यूम कैलिब्रेशन और स्प्रे कूलिंग सिस्टम

पीई हॉलो वॉल वाइंडिंग पाइप मशीन मल्टी-ज़ोन वैक्यूम नियंत्रण के साथ SUS304 वैक्यूम टैंक का उपयोग करती है

प्रगतिशील स्प्रे शीतलन आंतरिक तनाव और पाइप अंडाकारता को कम करता है

डाई सेंटरलाइन के साथ सही संरेखण के लिए 3-अक्ष समायोजन

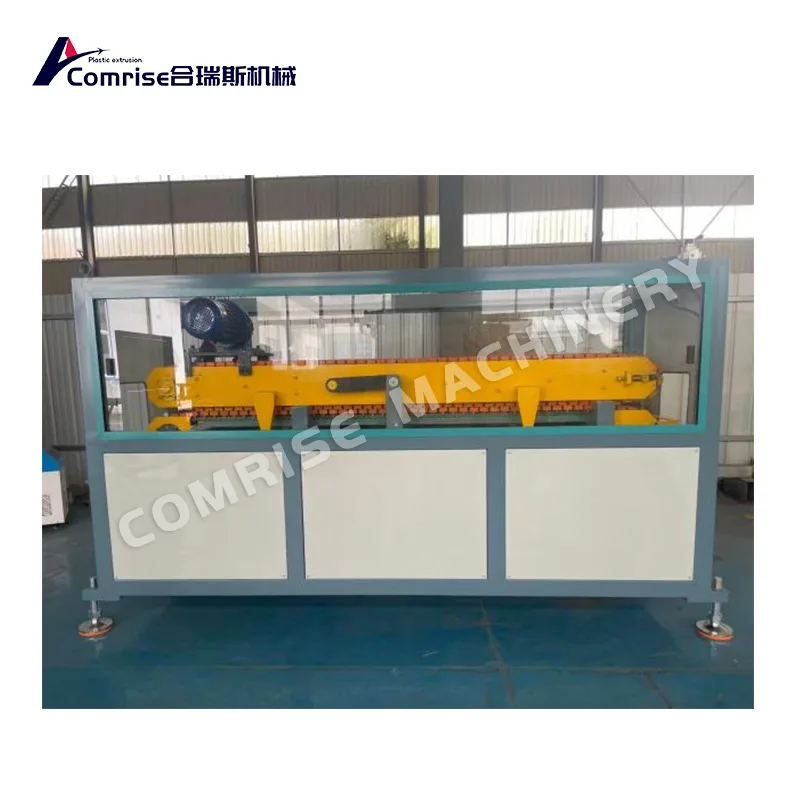

4. हॉल-ऑफ यूनिट

बड़े प्रोफाइल के लिए हेवी-ड्यूटी कैटरपिलर या रोलर सिस्टम

फ्रीक्वेंसी/सर्वो को एक्सट्रूज़न और वाइंडिंग गति से मेल खाने के लिए नियंत्रित किया जाता है

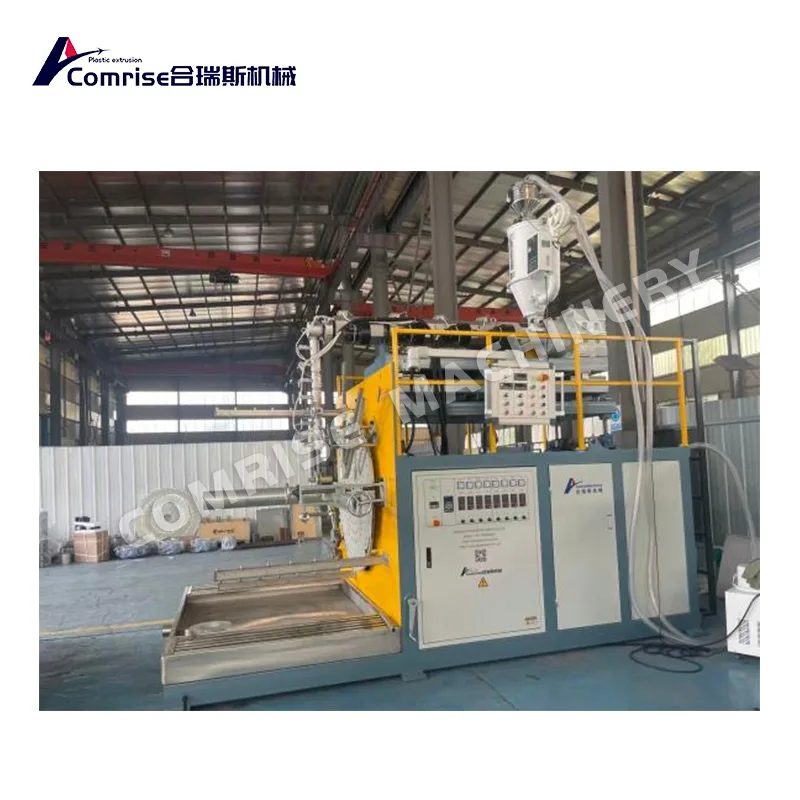

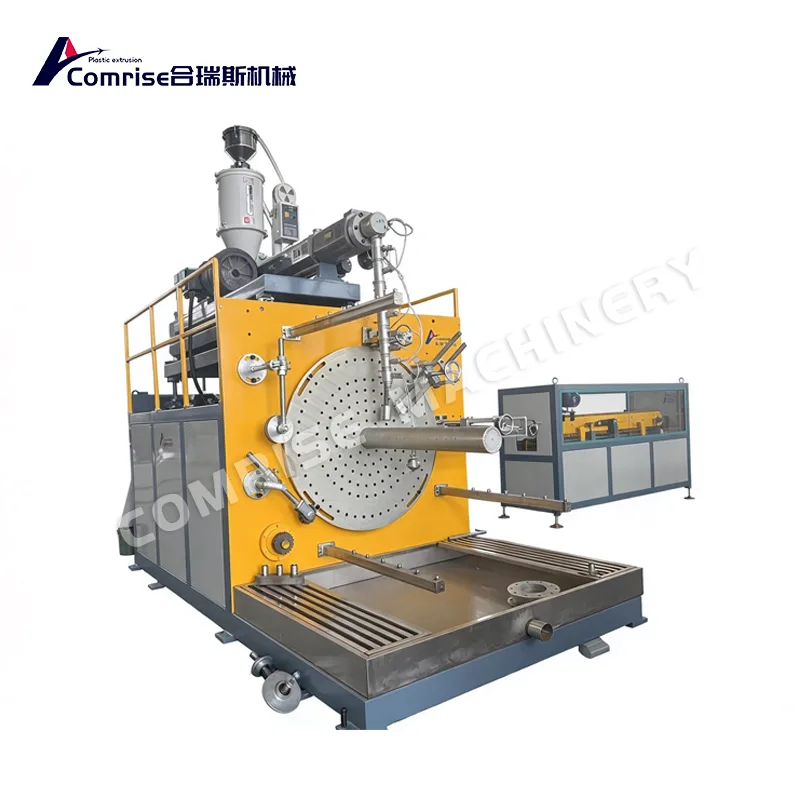

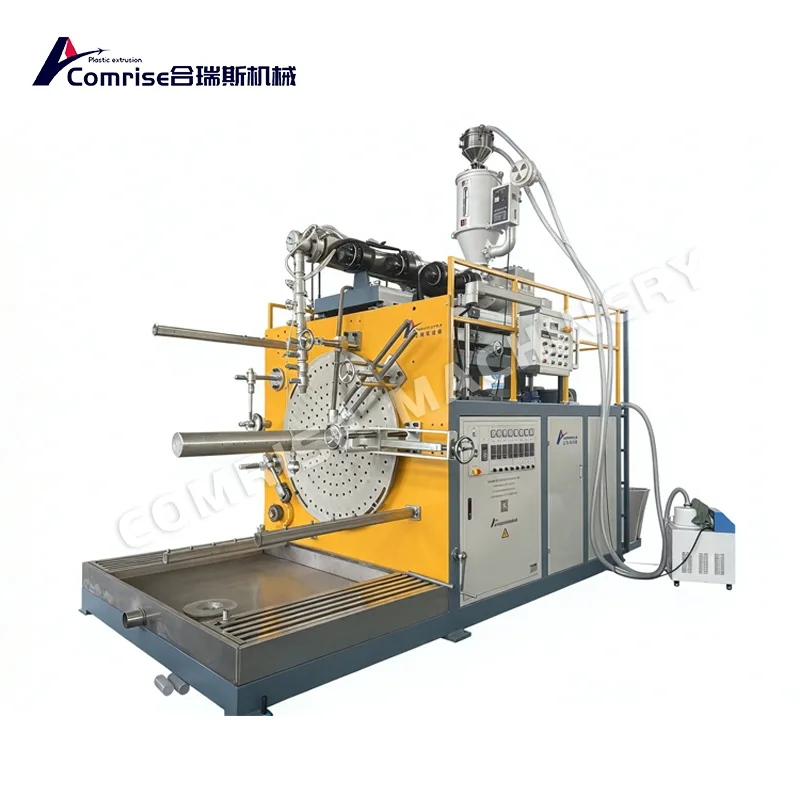

5. सर्पिल घुमावदार बनाने की मशीन

सर्वो/मल्टी-एक्सिस ड्राइव वाइंडिंग कोण और ओवरलैप अनुपात को नियंत्रित करता है

समायोज्य खराद का धुरा/अक्ष: एक मशीन कई व्यास को कवर करती है

उत्पाद परिवर्तन के बराबर मोल्ड परिवर्तन: खोखली दीवार पाइप ↔ प्रोफाइल पाइप

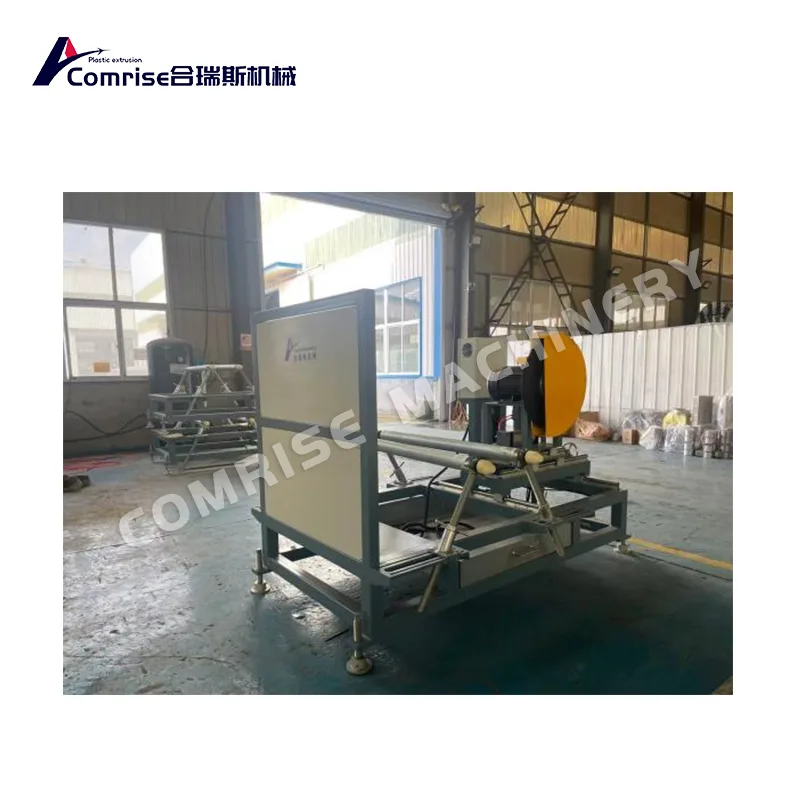

6. स्वचालित काटने की मशीन

ट्रैवलिंग सॉ/कटर पाइप मूवमेंट के साथ सिंक्रोनाइज़ किया गया

DN200-DN4000 पाइपों पर लागू साफ और चिकनी कटिंग

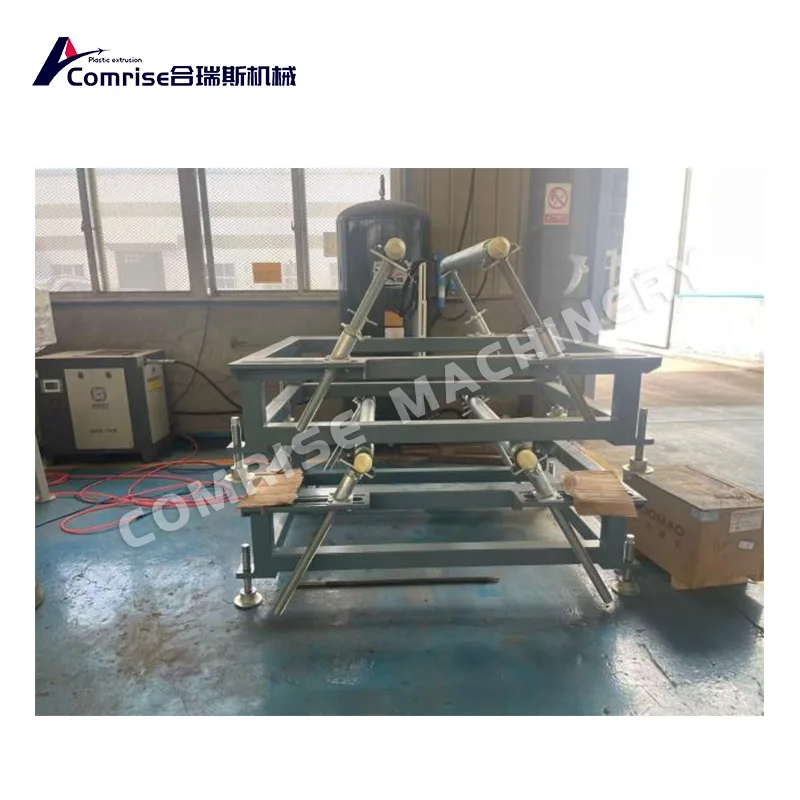

7. तैयार पाइप स्टेकर

रोलर समर्थन और वायवीय निर्वहन

फोर्कलिफ्ट/क्रेन-अनुकूल लेआउट

कॉमराइज क्यों चुनें?

दोहरे उद्देश्य वाला लचीलापन: एक लाइन से खोखली दीवार और प्रोफ़ाइल पाइप

कम सामग्री लागत: संरचित दीवार ठोस दीवार पाइप की तुलना में कम राल का उपयोग करती है

स्थिर 24/7 रनिंग: प्रसिद्ध बैंड इलेक्ट्रिक्स, पीएलसी + एचएमआई

इंजीनियर कमीशनिंग एवं प्रशिक्षण शामिल है

अनुभवी टीम द्वारा निर्यात पैकिंग: सुरक्षित कंटेनर लोडिंग की गारंटी
